AS、AV型潛水式排污泵是本司采用德國ABS公司先進的技術研發而成，此系列水泵具有帶撕裂的結構，能將污水中長纖維、袋、帶、草、布條等物質撕裂、切斷，然后順利排放，特別適合于輸送含有堅硬固體、纖維物的液體以及特別臟、粘、滑的液體。 該系列排污泵水力性能先進、成熟，產品經性能測試，各項指標均符合有關設計要求。本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
S、AV型潛水排污泵適用于化工、石油、制藥、采礦、造紙、電廠及城市污水處理、市政工程、公共設施排污等輸送帶顆粒、纖維的污水污物。
| 型號 | 流量 m3/h |
揚程 (m) |
功率 (kw) |
轉速 (r/min) |
額定電壓 (V) |
配用膠管內徑 (mm) |
| AS10-2W/CB | 15 | 4 | 1.1 | 2850 | 220 | 80 |
| AS16-2W/CB | 25 | 8 | 1.5 | 2850 | 220 | 80 |
| AS10-2CB | 15 | 4.5 | 1.1 | 2850 | 380 | 80 |
| AS10-2CBA | 8 | 8 | 1.1 | 2850 | 380 | 80 |
| AS16-2CB | 29 | 7.6 | 1.5 | 2850 | 380 | 80 |
| AS22-2CB | 40 | 10 | 2.2 | 2850 | 380 | 80 |
| AS30-2CB | 42 | 11 | 3.0 | 2850 | 380 | 80 |
| AS40-2CB | 42 | 11 | 3.0 | 2850 | 380 | 80 |
| AS55-2CB | 45 | 13 | 5.5 | 2850 | 380 | 100 |
| AS55-4CB | 100 | 7.5 | 5.5 | 1450 | 380 | 150 |
| AS75-2CB | 60 | 18 | 7.5 | 2850 | 380 | 100 |
| AS75-4CB | 145 | 10 | 7.5 | 1450 | 380 | 150 |
| AV14-4 | 35 | 4 | 1.5 | 1450 | 380 | 80 |
| AV22-2 | 15 | 20 | 2.2 | 2850 | 380 | 80 |
| AV40-2 | 25 | 22 | 4 | 2850 | 380 | 80 |
| AV55-2 | 60 | 14 | 5.5 | 2850 | 380 | 100 |
| AV75-2 | 60 | 20 | 7.5 | 2850 | 380 | 100 |

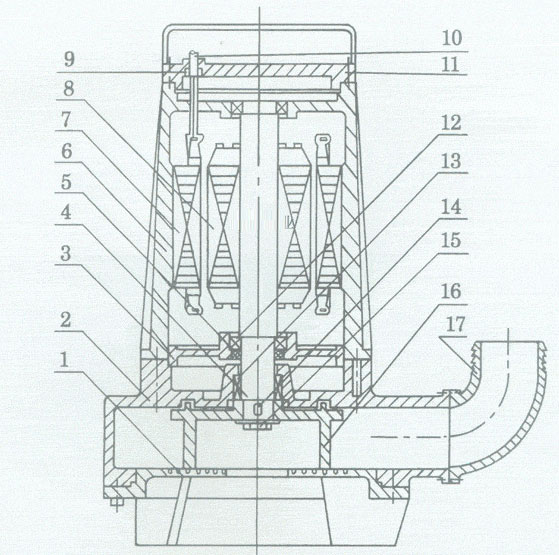

| 1 | 底座 | 2 | 泵體 | 3 | 軸承體 | 4 | 軸 | 5 | 唇形密封 | 6 | 電機殼 |
| 7 | 定子鐵芯 | 8 | 轉自鐵芯 | 9 | 進線密封 | 10 | 電纜 | 11 | 上蓋 | 12 | 軸承 |
| 13 | 機械密封 | 14 | 平鍵 | 15 | 葉輪螺母 | 16 | 葉輪 | 17 | 彎管 |

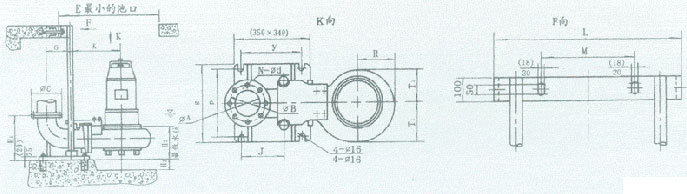

| 型號 | D | F | G | H | J | K | L | M | N |
| AS10-2W/CB | 76 | 280 | 220 | 110 | 130 | 70 | 100 | / | 373 |
| AS10-2CB | 76 | 280 | 220 | 110 | 130 | 70 | 100 | / | 373 |
| AS16-2CB | 76 | 280 | 220 | 110 | 130 | 70 | 100 | / | 373 |
| AS30-2CB | 76 | 335 | 220 | 110 | 155 | 70 | 100 | / | 398 |
| AS55-2CB | 127 | 630 | 350 | 175 | 240 | 160 | 235 | 450 | 688 |
| AS55-4CB | 127 | 630 | 350 | 175 | 240 | 160 | 235 | 450 | 688 |
| AS75-2CB | 152 | 655 | 400 | 205 | 248 | 190 | 265 | 450 | 740 |
| AS75-4CB | 152 | 655 | 400 | 205 | 248 | 190 | 265 | 450 | 740 |
| AV14-4 | 76 | 280 | 290 | 146 | 160 | 70 | 85 | / | 438 |
| AV55-2 | 76 | 630 | 330 | 165 | 160 | 70 | 85 | / | 450 |
| AV75-2 | 76 | 630 | 330 | 165 | 160 | 70 | 85 | / | 450 |
| 故障原因 | 原因分析 | 處理方法 |
| 泵的流量或揚程下降 | 1.泵反轉 2、輸送揚程太高。 3、抽吸的介質走旁路。 4、出水管泄漏。 5、出水管局部可能被沉積物堵死 6、泵局部堵塞。 7、葉輪/底座磨損。 |
1、關掉控制箱的總電源，洞換任何二相電源線。 2、 檢查：a、選擇的泵型號是否正確。 b、出水管尺寸是否正確。 3、 檢查閥門是否被關死，然后滿員載測試泵。 4、 找出泄漏，幷逬行修正。 5、 檢查管線，清理或更換新的。 6、 吊起泵涌理，如果泵放在濾網內，同樣也需檢查和清理 7、 吊起泵凋整間隙或更換零件。 |
| 泵的運轉后無流量 | 1、氣塞。 2、檢查出水排放閥門。 3、泵反轉。 |
1、 a、接二連三地打幵和關閉閥門幾次。 b、啟動停止泵幾次，每次重新啟動之間間隙為2—3分鐘 c、根據不同的安裝方法，檢査是否需裝一個空氣釋放閥 2、 a、如果閥門處于關閉狀態應打幵。 b、如果裝反了，應重新倒過來。 3、 參見1.（1） |
| 泵起動和停止太頻繁 | 1、浮球開關定的距離太短。 2、逆止閥故障，逆止閥不能止回，使液體倒流入污水池。 |
1、重調浮球開關，延長運行時間。 2、檢查并維修。 |
| 停止失靈 | 1、浮球幵關，亭止"功能失靈”。 2、浮球上浮子卡在"工作"的位置 |
1、檢查，如需要應予更換。 2、忪幵，如需要的活，可改変位置。 |
| 泵起動后，斷路器/過載器跳開 | 1、電壓低。 2、電壓過高。 3、電譏接線不對 4、在蝸殼底部堆積了泥漿或?它沉積物。 |
1、 a、檢查控制盒電壓，如電壓過低，暫時不能使用。 b、電纜線過長，引起壓降過大，應盡量縮短電纜，幷適當選擇粗些的電纜。 2、裝變壓器，將電壓洞到規定的范圍。 3、檢查在控制盒中的電纜彩色編號和接頭標號并檢查接線 4、清理泵和污水池，參見安裝說明中的有關部分。 |
| 泵不能啟動，熔絲熔斷或斷路器跳開 | 1、浮球故障。 2、繞組、接頭或電纜斷路。 3、泵被堵塞 |
1、檢查使用旁路浮球幵關是否能啟動泵。如是，應檢查浮球幵關。 2、用歐姆表檢查。如果證明是路，檢查繞組，接線頭及電纜。 3、切斷電源，將泵移出污水池，清除障礙物復位前試用一下。 |
| 泵啟動不了，但熔絲沒斷或過載保護器不跳開 | 1、沒電。 2、繞組、電纜、接線頭或控制麁斷路。 |
1、檢查控制盒是否有電。 2、檢查電纜、電機的接頭和繞組。 |
